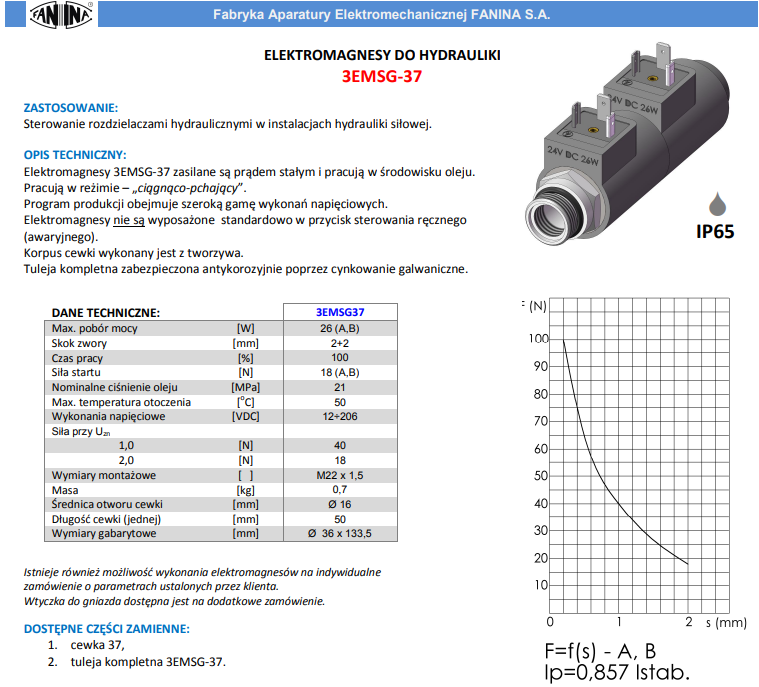

Електромагніт 3EMSG-37

Соленоїд 3EMSG-37
ЗАСТОСУВАННЯ:

Керування гідророзподільниками силових гідроустановок.

ТЕХНІЧНИЙ ОПИС:

Електромагніти 3ЕМСГ-37 живляться постійним струмом і працюють в масляному середовищі.

Режим роботи - «тягни-штовхай».

У виробничу програму входить широкий вибір варіантів напруги.

Електромагніти не оснащені кнопкою ручного (аварійного) керування.

Корпус котушки виготовлений із пластику
(для версії 206VDC, металевий корпус).

Повний рукав захищений від корозії гальванічним цинкуванням.

ТЕХНІЧНІ ДАНІ:

Номінальна потужність
[IN]

26 (A,B)

Стрибок
[мм]

2,0+2,0

Час роботи
[%] ЕД

100

Стартова сила
[N]

18 (A,B)

Макс. робочий тиск масла
[МПа]

25

Макс. температура навколишнього середовища
[oC]

+50

Версії по напрузі
[VDC]

12; 24; 96; 110; 206

Установчі розміри

М22х1,5 / М16х1

маса
[кг]

0,62

Діаметр отвору котушки
[мм]

Ø 16

Довжина котушки (один)
[мм]

50

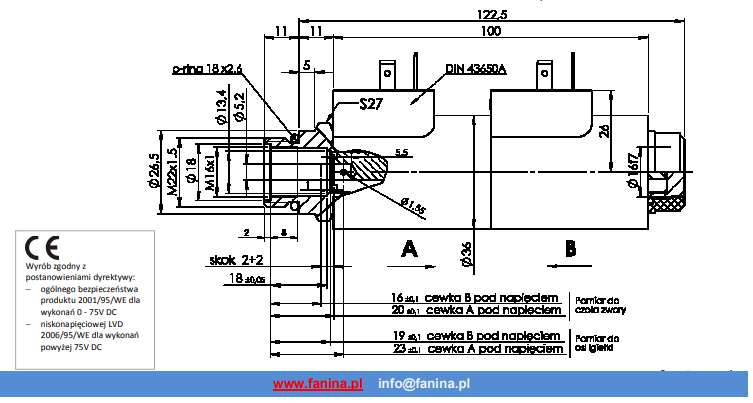

Габаритні розміри
[мм]

Ø 36 x 133,5 *

Тип електричного роз'єму

DIN 43650A

* для версії 206VDC – Ø37 x 133,5

Також можливе виготовлення індивідуальних електромагнітів

замовлення з параметрами, заданими Замовником.

Розетка доступна за додатковим замовленням.

ДОСТУПНІ ЗАПЧАСТИНИ:

котушка 37,
комплектна гільза 3ЕМСГ-37.
