Індикатори натягу типу ІН

Індикатори натягу типу ІН призначені для індикації натягу дроту або каната в процесі спуску або підйому приладів, інструментів і пристосувань для свердловинних робіт.

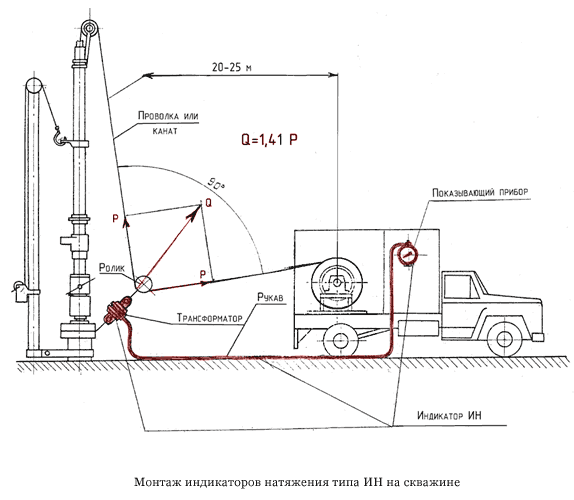

Індикатори натягу є комплектуючим виробом установок для проведення гідродинамічних досліджень і ремонту в нафтових і газових свердловинах.

Кліматичні умови:

Температура від мінус 40 до плюс 70 ° С, відносна вологість 100% при температурі 25 ° С (виконання М категорії 1 по ГОСТ 15150-69, а для приладу, що показує - виконання М категорії 2).
Умови, відповідні маркування за ГОСТ 14254-96 для складових частин індикатора: IP53 - для трансформатора і IP63 - для приладу, що показує.
Технічні характеристики:

Типорозміри:

• - ІН-1 - для індикації натягу дроту;
• - ІН-2 - для індикації натягу дроту і каната.

Діапазон індікації зусіль натягу в двох гілках дроту або каната, вигнутий під прямим кутом:

• - ІН-1 - від 0 до 10 кН (1000 кгс);
• - ІН-2 - від 0 до 20 кН (2000 кгс).

Робоча рідина: - ПМС-10 (ПМС-20) ГОСТ 13032-77

Діапазон тиску робочої рідини в системі індикатора:

• - ІН-1 від 0 до 3,4 МПа (34,0 кгс / см2);
• - ІН-2 від 0 до 6,8 МПа (68,0 кгс / см2).

Ціна поділки шкали приладу, що показує:

• - ІН-1 -50 Н (5 кгс);
• - ІН-2 - 100 Н (10 кгс).

Похибка індикатора, виражена у відсотках від верхніх меж діапазону зусиль:

• - Що допускається основна ± 1;
• - додаткова температурна на кожні 10 ° С ± 0,6.

Маса індикатора без рукава, не більше 12,5 кг, в тому числі:

• - Трансформатора тиску, не більше 8,5 кг;
• - показує приладу, не більше 4 кг.

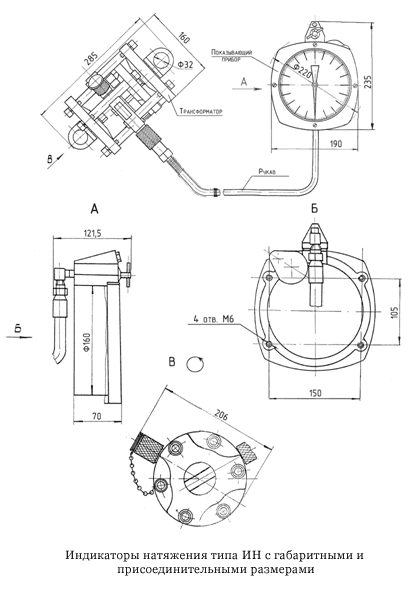

Індикатори натягу типу ІН з габаритними і приєднувальними розмірами:
