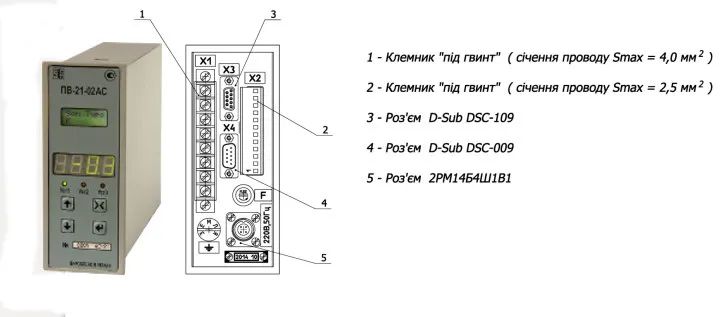

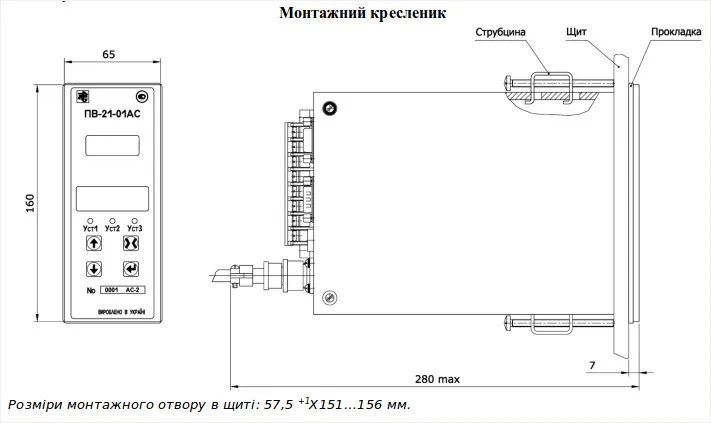

Перетворювач вимірювальний типу ПВ-21АС

Основним застосуванням перетворювача вимірювального ПВ-21АС є керування технологічними процесами в автоматизованих системах на атомних електростаціях та інших об’єктах промисловості.

Перетворювач призначений для:

• вимірювання і перетворення сигналів первинних перетворювачів, а саме термоперетворювачів опору, перетворювачів термоелектричних, вимірювальних перетворювачів з уніфікованими вихідними сигналами постійного струму і напруги в уніфіковані сигнали постійного струму;
• індикації поточного значення вимірюваної величини в фізичних одиницях;
• багатопозиційного регулювання вимірюваної величини;
• функціональної та аварійної сигналізації;
• живлення зовнішніх вимірювальних перетворювачів з уніфікованим сигналом та інших пристроїв від вмонтованого блоку живлення;
• передачі результатів вимірювання через інтерфейс RS-485 по протоколу MODBUS.

Основні функції та особливості:

• простота налаштування завдяки виведенню текстової інформації на символьному дворядковому індикаторі;
• підключення термоперетворювачів опору за 3-х провідною схемою, таких як: 50М, 100М, 50П, 100П, Pt50, Pt100;
• підключення перетворювачів термоелектричних градуювання: L(ХК), J(ЗК), K(ХА), S(ПП), R(ПП), N(НН), B(ПР), A-1(ВР);
• вхідні сигнали постійного струму 0…5 мА, 0…20 мА або 4…20 мА;
• вхідні сигнали напруги постійного струму 0…100. 0…1000 мВ;
• вихідні сигнали постійного струму 0…5 мА, 0…20 мА або 4…20 мА з можливістю зміни масштабу діапазону;
• всі вхідні і вихідні кола гальванічно розв’язані між собою;
• можливість підключення термоперетворювача опору для компенсації холодних спаїв перетворювачів термоелектричних;
• три канали регулювання з незалежним налаштуванням кожного каналу на спрацювання виконавчих реле за будь-якою з трьох уставок;
• вмонтований блок живлення напругою 12В (ПВ-21-01АС) або 24В (ПВ-21-02АС);
• діагностика та сигналізація вимірювального каналу.

У замовленні на термоперетворювачі з уніфікованим вихідним сигналом необхідно вказати:

• тип;
• діапазон температури, °С (від … до…);
• тип вихідного сигналу;
• довжина робочої частини;
• наявність штуцера.

У замовленні на перетворювачі з уніфікованим сигналом:

• тип НСХ;
• конструктивне виконання;
• параметри живлення.

У замовленні на регулятори та сигналізатори необхідно вказати:

• тип датчика;
• вихід (реле, симістор тощо);
• необхідність виходу для сигналізації;
• зв’язок з комп’ютером, інтерфейс;
• робота в програмному режимі;
• напруга живлення, кількість каналів.
