Кліматичні умови
Температура від -30 до + 55 ° С, відносна вологість 98% при температурі 35 ° С (виконання С4 по ГОСТ 12997-84, що відповідає виконанню УХЛ категорії 2 по ГОСТ 15150-69). Умови, відповідні маркування IP42 по ГОСТ 14254-96.
Технічні характеристики
- Контрольована середовище: повітря або гази, неагресивні щодо сталей, алюмінієвих сплавів і мастилостійких гум.
- Температура контрольованого середовища в місці установки реле: від -10 до + 50 ° С.
- Зона повернення (нечутливості), виражена у відсотках від діапазону уставки (настройки), не повинна бути більше: для: Р1 - 1,5% або 2,5%; Р2 - 2,5%; РЗ - 1,5%.
Вихідний сигнал:
- електричний з параметрами комутації по таблиці 1:
- модифікації, типорозміри і їх відмінні ознаки по таблиці 2:

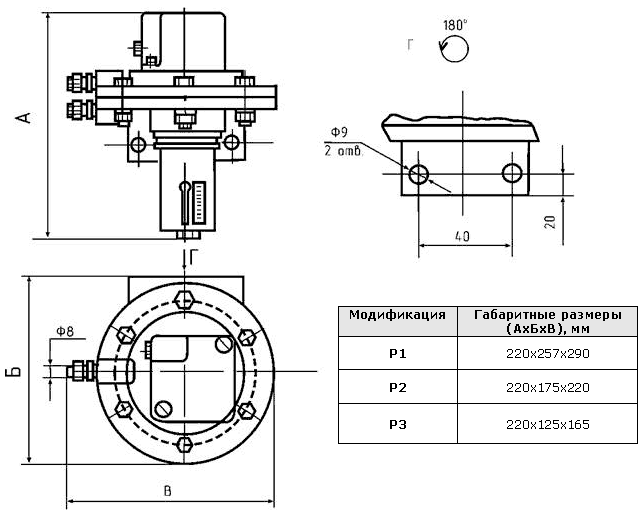

Реле типу Р з габаритними і приєднувальними розмірами:
