Реле времени РВП-72

Реле времени пневматические РВП-72 предназначены для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.

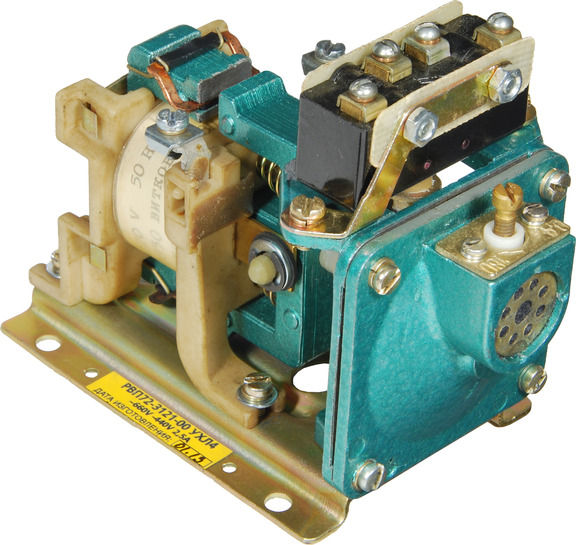

РВП-72 3121 - с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод.

РВП-72 3122 - с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

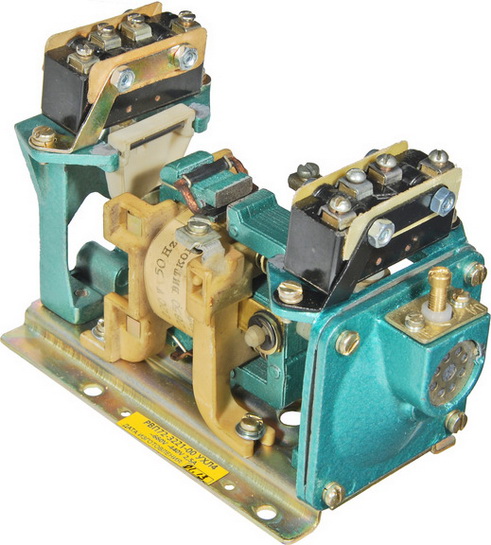

РВП-72 3221 - с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий и 1 размыкающий), срабатывающими без выдержки времени.

РВП-72 3222 - с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий и 1 размыкающий), срабатывающими без выдержки времени.

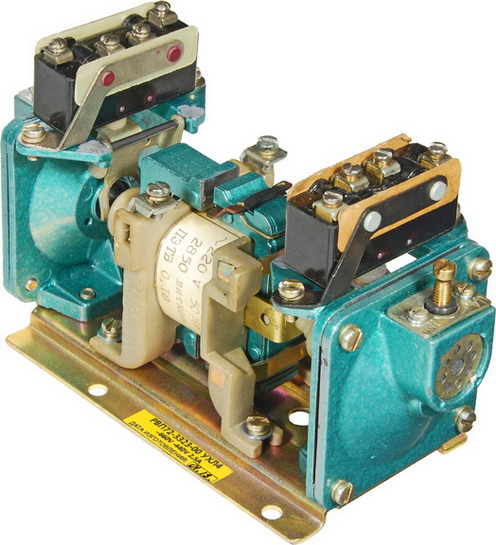

РВП-72 3323 - с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

Характеристики РВП-72

Характеристика	РВП-72 3121 РВП-72 3122	РВП-72 3221 РВП-72 3222	РВП-72 3323
Диапазон выдержек времени	0,4...180с
Выходные контакты	1 замыкающий и 1 размыкающий с выдержкой времени	1 замыкающий и 1 размыкающий с выдержкой времени, 1 замыкающий и 1 размыкающий мгновенного действия	2 замыкающих и 2 размыкающих с выдержкой времени
Коммутируемый ток	0,4...180с
Фото РВП-72
Напряжение (переменного тока)	12В, 24В, 36В, 110В, 115В, 127В, 220В, 230В, 240В, 380В, 400В, 415В, 440В, 500В, 550В, 660В
Схема подключения РВП-72
Номинальный ток исполнительных контактов, А	16
Потребляемая мощность, В·А, не более	30
Время возврата, с, не более	0,4
Время подготовки реле, с, не более	2
Механическая износостойкость, млн. циклов, не менее	10
Коммутационная износостойкость, млн. циклов, не менее	1,6
Масса, кг, не более	0,8	1,0	1,2
